小云峰水電站位于黑龍江省伊春市南岔區，建于湯旺河上，在其下游約0.5km處亮子河與湯旺河匯流。原水利樞紐的主要任務是供給火電廠冷卻水，多余水量供水電站發電使用。
施工中的小云峰水電站
微特承接小云峰水電站此次改造的大壩溢流壩部分共7孔閘門，閘門為平板門，單孔凈寬18.5米，各閘門并沒有配置遠程控制系統，閘門控制室距離當?shù)刂蛋嗍逸^遠，對閘門的監視及控制極為不便。
正在進行調試的小云峰水電站
由微特為小云峰水電站提供的技術解決方案，全系統采用7套閘門現地操作箱和4套可編程控制單元及相關配套通信設施，采用可編程控制器控制方式設計?，F(xiàn)地控制單元完成對閘門的數據采集及數據預處理，負責通過網絡傳送數據信息，并自動服從上位機的命令和管理。

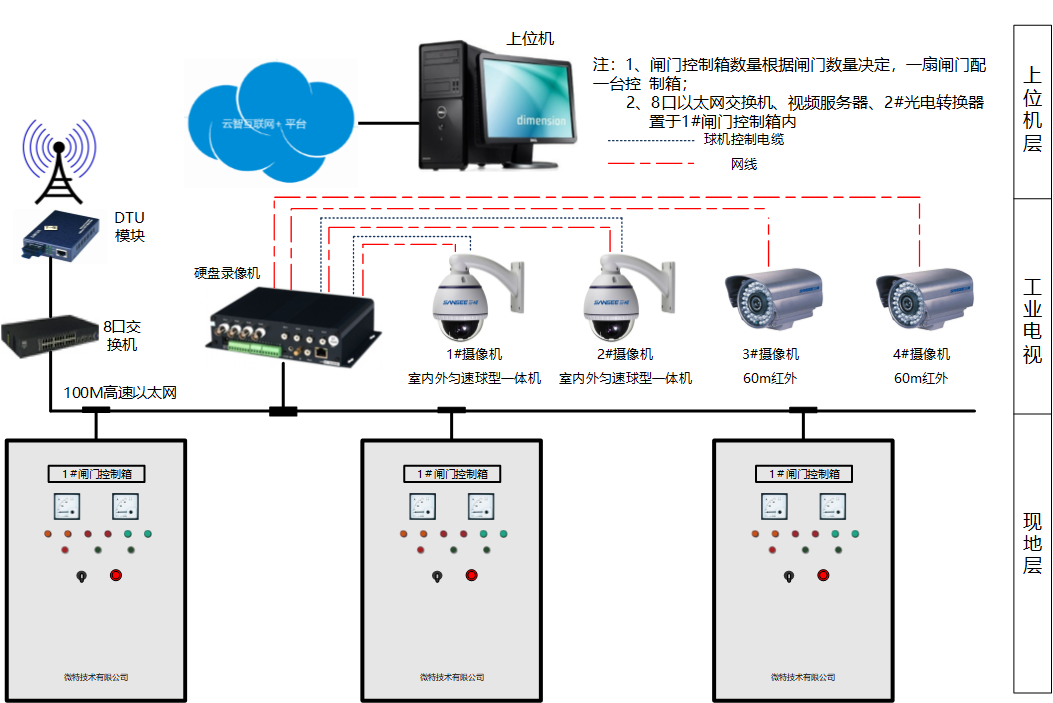

系統結構圖
工業視頻子系統包括攝像機、傳輸、控制、顯示、存儲5大部分。攝像機通過線纜將視頻圖像傳輸?shù)娇刂浦鳈C(jī)，控制主機再將視頻信號分配到監視器，通過控制主機，操作人員可發出指令，對攝像機的上、下、左、右的動作進行控制及對鏡頭進行調焦變倍的操作，并可通過控制主機實現在多路攝像 機的切換。利用特殊的錄像處理模式，可對圖像進行錄入、回放、處理等操作，使錄像效果達到最佳。

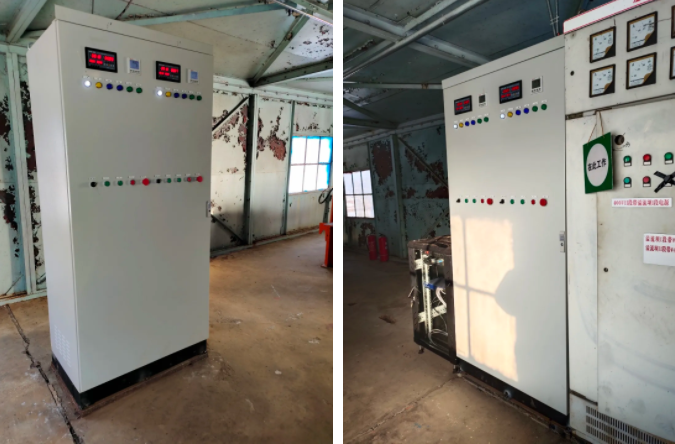

現地控制柜
該系統的投入使用，實現了閘門24小時在線監測，實現了現地和遠方雙回路控制。為客戶的設備在線監測控制提供了可靠技術支撐。為設備的安全運行提供了可靠保障。
中控室遠程控制終端
近年來，微特已成為國內外眾多大中小型水電站起重機安全管理解決方案的首選品牌，微特以可靠的質量和口碑贏得國內數百家大中小型水電站的長期合作。
微特DXZ型多功能行程限位器
小云峰水電站閘門遠程控制系統改造完成后，為水電站設備安全運行提供有力的保障！
